Gerät zur Messung der Anfangsgeschwindigkeit einer Luftgewehrkugel.

Das Gerät wurde entwickelt, um an einem alten (63 Jahre) Luftgewehr die Geschwindigkeit des Geschosses zu messen. Daraus kann man dann, wenn man das Gewicht der Kugel kennt, die Energie berechnen.

Dazu wurden im Abstand von 10cm zwei Lichtschranken in einem Rohr angebracht, durch das das Geschoss fliegt. Das Rohr wird durch einen passenden Ansatz auf der Mündung des Luftgewehres fixiert.

Die Anzeige erfolgt auf einem E-Paper Display 1,54 x 1,54 Zoll.

Die Schaltung wurde mit einen MC Atmega328 realisiert.

Das Gehäuse wurde mit einem 3D Drucker gedruckt.

In den nachfolgenden Links sind die Beschreibung, der Schaltplan, die Leiterplatten, der Quellcode in C und die stl-Dateien für das Gehäuse aufgeführt.

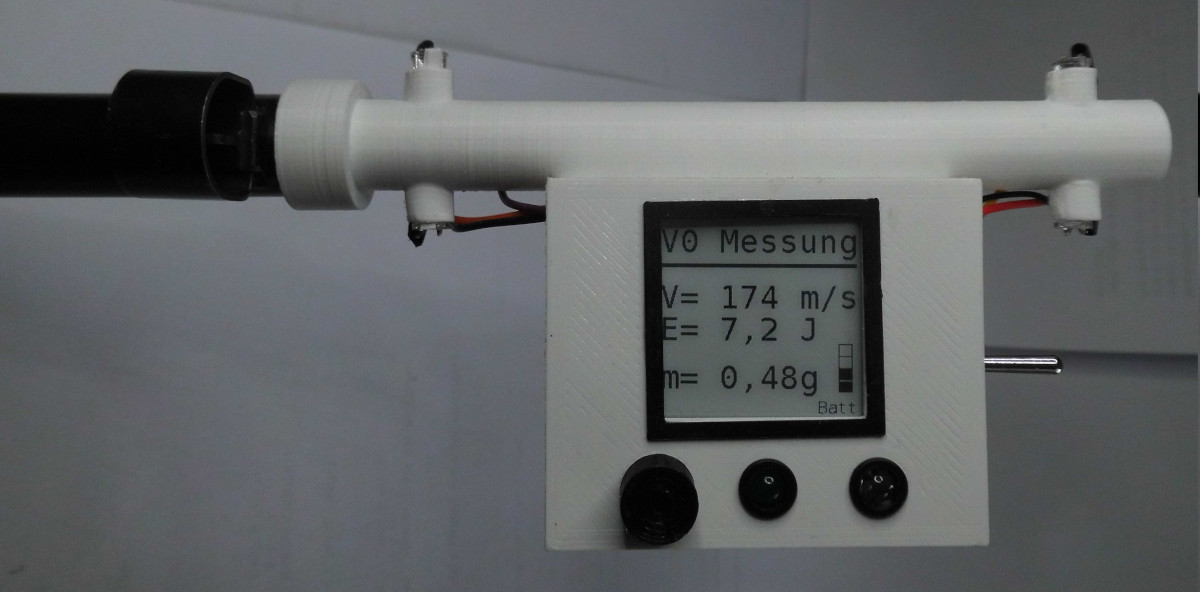

Abbildung 1: Ansicht mit Gewehr
